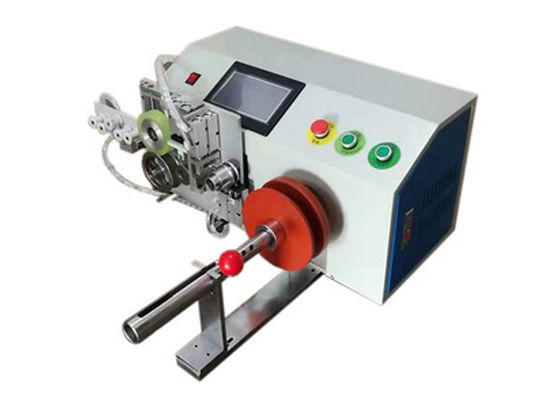

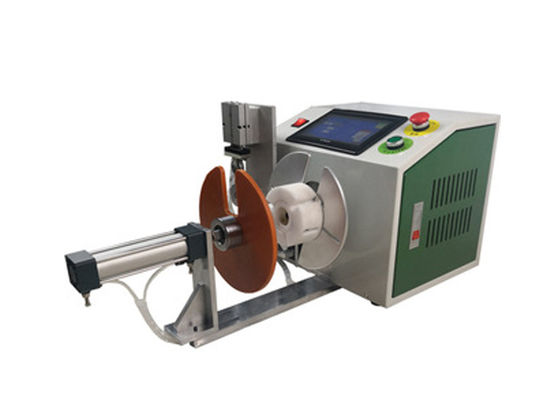

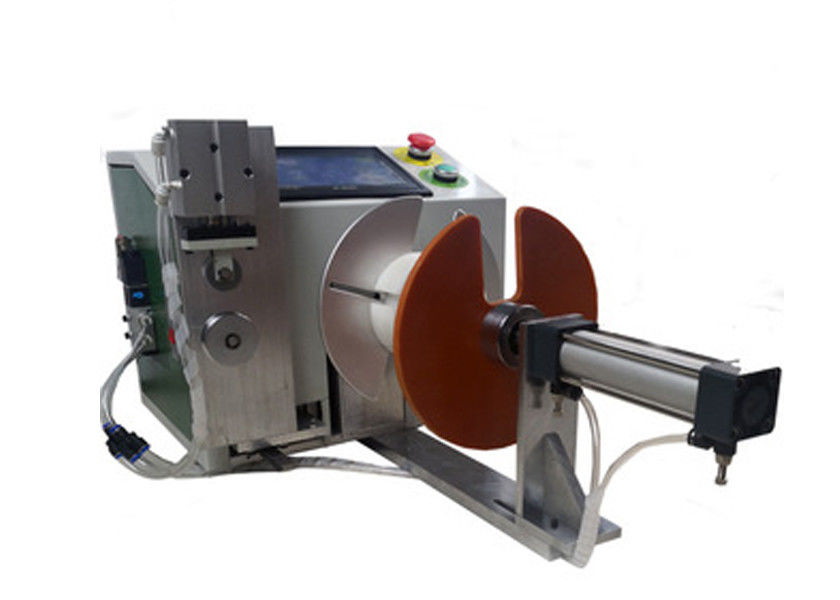

Attrezzatura caricabile a macchina d'avvolgimento automatica di spaziatura su misura di 200mm - di 50

L'attrezzatura caricabile a macchina caricabile a macchina della macchina di bobina automatica può essere personalizzata

Tecnologia del fondo della macchina semiautomatica di grippaggio e di bobina:

L'industria del cavo è altamente ad alto contenuto di manodopera ed ad alto contenuto di manodopera; I cavi di CC e di CA devono generalmente a mano essere arrotolati e legato con i legami, che è estremamente inefficiente e prende un gran numero di risorse umane.

Lo scopo del modello di utilità è di fornire una macchina semiautomatica semplice ed efficiente di bobina e di grippaggio del cavo, che può avvolgere automaticamente i cavi nei pacchi e torcere automaticamente la banda obbligatoria. Il modello di utilità è composto di componente della struttura, di componente d'avvolgimento, di componente di pressione, di componente d'alimentazione, di componente mobile del cavo, di componente di torsione e di pannello di interfaccia uomo-macchina. Nella componente della struttura, ci sono alcune componenti elettriche e linee di controllo per controllo elettrico. Sulla componente della struttura, sta avvolgendo le componenti, una componente di pressione, una componente d'alimentazione, una componente mobile del cavo, una componente di torsione e un pannello di interfaccia uomo-macchina la colonna e la scanalatura d'avvolgimento di pressione è installato sulla piattaforma girevole; l'assemblea di pressione è fornita di un rullo di tensione di pressione riparato sul cursore di pressione ed installato sulla tavola di scivolamento di pressione; l'assemblea d'alimentazione è fornita di una ruota d'alimentazione della cinghia e di un coltello di taglio della cinghia, che sono installati sulla tavola di scivolamento d'alimentazione; la cinghia che preme l'artiglio dell'aria è sistemata davanti alla tavola di scivolamento d'alimentazione ed il rullo della cinghia è sistemato dietro la tavola di scivolamento d'alimentazione; l'assemblea mobile del cavo è fornita di un'assemblea d'avvolgimento e un gruppo d'alimentazione là è due paia degli artigli meccanici dell'aria riparati sulla tavola di scivolamento di z-asse ed installati sulla tavola di scivolamento combinata dell'ascissa e dell'asse y; l'assemblea torta del cavo è fornita degli artigli torti dell'aria del cavo con l'asse di rotazione, è riparata sulla tavola di scivolamento di z-asse ed è installata sulla tavola di scivolamento di traduzione. Il complessivo telaio dell'attrezzatura è fornito di assemblea d'avvolgimento, premendo l'assemblea di alimentazione, dell'assemblea, assemblea mobile, torcendo l'assemblea ed il pannello di interfaccia uomo-macchina, che è semplice nella struttura, nell'operazione d'avvolgimento in uso e alterna conveniente e nell'alta efficienza; nell'aspetto di controllo, il controllore logico programmabile dello SpA è adottato per controllo, che ha l'interfaccia semplice dell'operazione, la programmazione generale e manutenzione semplice. Deve soltanto essere messo secondo i programmi differenti, vale a dire può avvolgere e legare i cavi differenti.

Caratteristiche di funzione della macchina semiautomatica di grippaggio e di bobina

Questa macchina è adatta a cavo del cavo di corrente alternata, di corrente continua, cavo a dati di USB, video cavo, cavo ad alta definizione di HDM ed altre linee di trasmissione. Può essere torta nei pacchi con il nucleo di ferro rivestito. Può anche essere utilizzata in altre industrie, quali la gruccia per vestiti, ecc.

Gli impiegati soltanto devono riparare l'estremità del filo, utilizzano il pedale per avvolgere il filo e poi per eliminarlo e per metterlo alla bocca obbligatoria per legare automaticamente il nastro. L'intero processo richiede soltanto 4-5 secondi. La macchina può fissare la lunghezza del cavo ed il numero delle bobine e conta l'uscita. Questa macchina adotta il controllo di programma dello SpA, esposizione del testo per il parametro che mette, facile da operare. Può ridurre la resistenza a fatica degli impiegati, migliorare l'efficienza del lavoro e conserva il legame.

Parametri tecnici della macchina semiautomatica di grippaggio e di bobina

Modello: macchina semiautomatica di bobina e di grippaggio di kar-120p

Lunghezza del legame: 80-140mm

Diametro della cinghia: 10-30mm

Reggette della velocità: 1 secondo

Gioco d'avvolgimento: 50-200 millimetri

Velocità di avvolgimento: 1-10 regolabile

Alimentazione elettrica: ac220v50/60Hz

Dimensione della macchina: 700 × 400mm del × 550

Peso: 45kg
